Gestörte Verbindung bei Funklautsprecher JBL Control 2,4G

Vor einigen Jahren gab es sie zu kaufen - die Funklautsprecher JBL Control 2,4G.

Das Set bestand aus einem Funksender und einer Control 1 - ähnlichen Aktivbox, in welcher der Funkempfänger eingebaut ist. An diese Box lies sich ein Passivlautsprecher anschließen, der für die Wiedergabe des rechten Stereokanals zuständig war; die Aktivbox selbst übernahm den linken Kanal.

Großer Vorteil im Gegennsatz zu heutigen Funklautsprechern: Sie waren nahezu latenzfrei. Großer Nachteil: Sie belegen den 2,4 GHz-Frequenzbereich (in dem auch WLAN und Bluetooth senden) und nach mehreren Jahren in Betrieb funktionierte die Funkverbindung nicht mehr.

Normalerweise leuchtet die Signal-LED am Sender und Empfänger grün, wenn beide miteinander gekoppelt sind. Im vorliegenden Fall leuchtete die LED am Sender kurz grün auf, blinkte dann und schaltet nach rot um - als würden Sender und Empfänger die Kopplung verloren haben. Durch immer höhere "Signalverschmutzung" durch WLAN-Netze und IoT-Geräte wäre das nicht weiter verwunderlich.

Anfängliche Überlegungen und Tests in diese Richtung verliefen aber erfolglos, auch in WLAN-freien Gebieten kam keine Verbindung zustande. Der Zufall half, als ein etwas zu hoher Signalpegel an den Eingang angelegt wurde. Nach einiger Zeit fing wechselte die LED am Sender auf Grün und die Verbindung zum Empfänger wurde hergestellt. Der Sender war also aus dem Stand-by-Betrieb erwacht und so nach und nach erhärtete sich der Verdacht, daß die Stand-by-Schaltung selbst das Problem ist.

In der Signalelektronik des NF-Eingangsverstärkers sind mehrere Kondensatoren eingebaut, die mit dem NF-Signal nicht grundlegend etwas zu tun haben - unter anderem auch ein 330µF Elko, der sich nach Kapazitätsmessung als defekt herausstellte.

Nachdem dieser Kondensator getauscht war, funktionierte das Lautsprecherset wieder wie erwartet.

Zwischenzeitlich habe ich bei 4 Sendern diesen Kondensator gewechselt - überall war dieses Bauteil defekt.

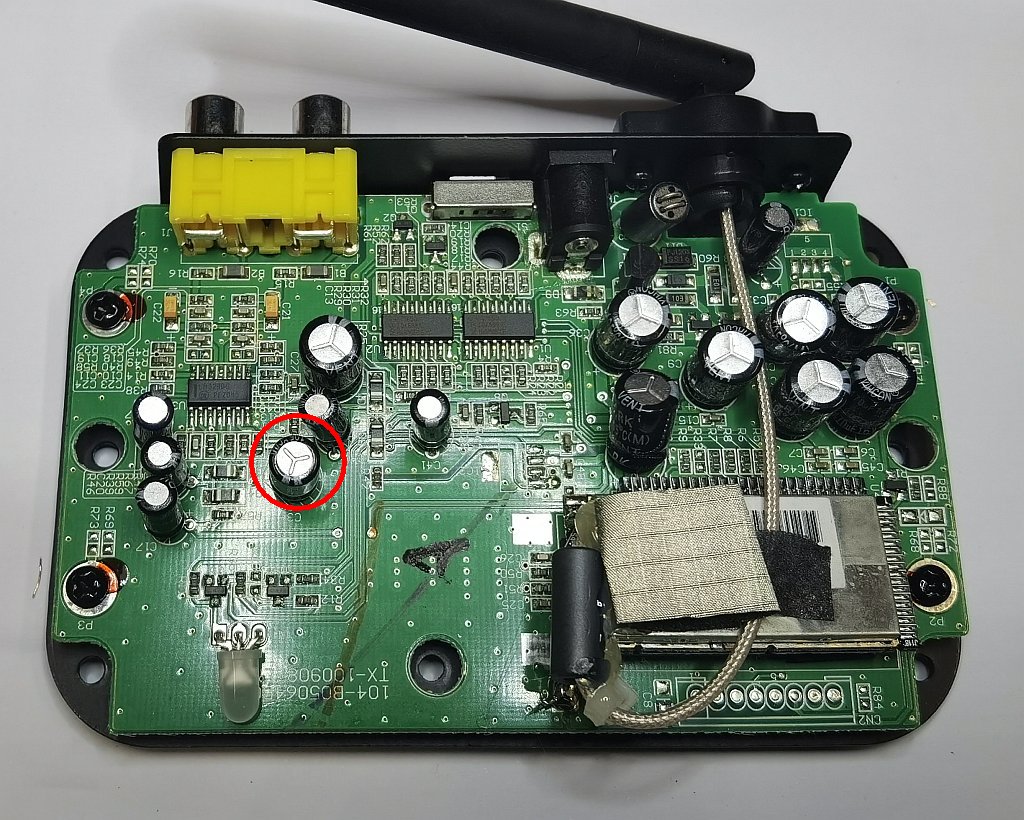

  • 1_jbl_24g_Platine_sender
  • 2_jbl_24g_Kondensator_defekt

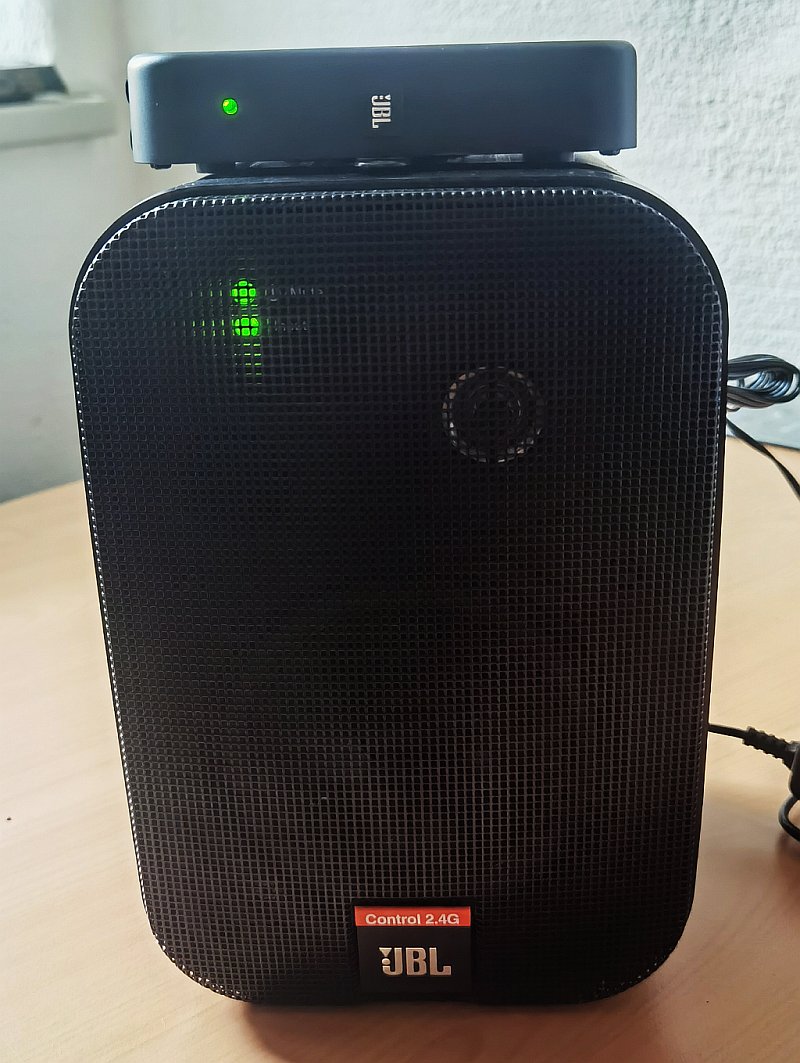

  • 3_JBL_24G_Sender_Empfaenger_gruen
